Types de platelages de toiture commerciale

Qu’est-ce qu’un platelage de toiture pour les applications commerciales?

Un platelage de toit est conçu pour servir de fondation à un toit. De bas en haut, la fonction principale d’un tablier de toit est de fournir un soutien structurel à l’ensemble du système de toiture. Le matériau du platelage est un élément structurel important qui aide à soutenir les couches d’isolation et d’étanchéité (membrane).

Le platelage de la toiture doit également s’adapter aux mouvements du bâtiment, de sorte que le type de platelage de la toiture détermine souvent la méthode de fixation des composants du système, notamment le pare-vapeur, l’isolant et la membrane.

Quels sont donc les principaux types de platelages de toiture commerciale? Dans cet article, nous examinerons les principaux types de platelages utilisés pour les toitures commerciales plates ou à faible pente, que l’on trouve sur des bâtiments comme les hôtels, les écoles ou les entrepôts. Pour commencer, voici quelques questions à se poser :

1) Votre projet consiste-t-il à arracher la membrane, à refaire entièrement la toiture ou à construire un nouveau bâtiment?
2) Avez-vous des caractéristiques particulières à prendre en compte, comme des équipements de chauffage, de ventilation et de climatisation sur le toit?

Le choix du matériau du platelage de toiture doit être basé sur le poids que le système de toiture doit supporter, y compris les éventuelles accumulations de neige ou les systèmes de toiture végétale.

Les projets d’arrachage de membranes et de réfection de toitures posent les mêmes problèmes. Selon l’âge du bâtiment et de la toiture, il se peut que des informations essentielles sur son histoire ne soient pas disponibles. La première étape de l’installation de tout nouveau composant de toiture consiste à préparer le platelage du toit. Ce dernier remplit plusieurs fonctions essentielles, notamment le soutien structurel, la stabilité dimensionnelle et la résistance au feu. L’architecte ou le prescripteur est responsable du respect des exigences relatives au platelage du toit pour un projet particulier.

Le platelage doit faire l’objet d’une inspection visuelle avant l’application du système de couverture. Tout défaut constaté doit être signalé au maître d’œuvre ou à l’entrepreneur général. Ne pas procéder à l’installation de la toiture tant que tous les problèmes n’ont pas été résolus.

Dans le cas d’une nouvelle construction, le platelage du toit doit être assemblé en fonction des facteurs susmentionnés, comme le poids du système de membrane choisi, l’équipement du toit, la circulation pédestre et la charge de neige potentielle. Il incombe à l’entrepreneur de toiture de s’assurer de ce qui suit :

  • Le platelage du toit est correctement fixé à la structure porteuse.
  • La surface du platelage est propre, sèche, lisse et exempte de creux, d’ondulations ou de saillies avant l’installation du système de toiture.
  • Toutes les bandes de clouage, les bordures d’équipement et les pénétrations sont en place et fixées avant l’installation du système de toiture.

Considérations relatives à la conception

Tous les types de platelages de toits de bâtiments commerciaux doivent être conçus avec une pente minimale de 1:50 (1/4 de pouce par 12 pouces).1 Un platelage de toiture idéal présente les caractéristiques suivantes :

  • Il offre une surface propre, sèche et uniforme pour le clouage, le nettoyage à la serpillière ou les applications à froid.
  • Il ne libère pas d’humidité dans le système de couverture.
  • Il présente la résistance requise pour répondre aux normes de construction en vigueur.
  • Il peut résister à des changements dimensionnels.
  • Il résiste au feu, à la pourriture et à la décomposition.
  • Il peut supporter les charges structurelles spécifiées.
  • Il résiste aux dommages causés par la manutention, le transport, l’installation et la circulation pédestre.

Le platelage de la toiture doit être inspecté pour s’assurer que toute la construction du platelage est terminée. Une fois que l’inspection est terminée et que tous les détails de construction inachevés ou mal installés sont réparés ou achevés de façon satisfaisante, la pose de la toiture peut commencer.

Les questions que les entrepreneurs en couverture doivent se poser sont les suivantes :

  1. Le platelage peut-il supporter un type de toit commercial plus lourd, comme le remplacement d’une membrane de toit multicouche (4 à 10 lb/pi2) par un système monocouche lesté (10 à 20 lb/pi2)?
  2. Si des attaches mécaniques sont utilisées pour fixer l’isolant ou la membrane monocouche au platelage, celui-ci offrira-t-il une résistance à l’arrachement suffisante? Certains systèmes monocouches nécessitent un platelage en acier plus résistant (80 000 lb/po2 au lieu de 33 000) pour répondre aux exigences de conception en matière de vent.
  3. Si la membrane de toiture existante est enlevée jusqu’au tablier et qu’un isolant conique ou un remblai incliné est installé pour résoudre les problèmes de formation de flaques d’eau, le dégagement des portes d’accès, des fenêtres ou des trappes d’accès aux équipements sera-t-il compromis?

Quels sont les principaux types de platelages de toiture commerciale?

Les options disponibles pour les platelages de toiture sont les suivantes :

  • Bois – bois d’œuvre, planches, contreplaqué ou panneaux de particules orientées (OSB).
  • Acier – laminé à froid, ondulé.
  • Béton structurel – préfabriqué ou coulé en place.
  • Béton isolant léger.
  • Plâtre coulé ou préfabriqué.
  • Remplissage isolant thermodurcissable.
  • Autres matériaux composites pour platelages.

Les types de platelages de toiture les plus courants au Canada sont en bois, en acier et en béton structurel.2

Platelages en bois

Les platelages en bois doivent être construits en bois d’œuvre massif, sain, séché à l’air ou au four, solidement fixé aux solives, aux poutres ou à leurs supports. La surface doit être lisse et ferme, exempte de fissures, de trous de nœuds, de dépressions ou d’autres défauts. Les toits en bois sont disponibles en trois types principaux :

  • Les revêtements en panneaux composites (jusqu’à 25 mm ou 1 pouce d’épaisseur nominale), comme les panneaux OSB et les panneaux gaufrés.
  • Contreplaqué.
  • Planches (jusqu’à 125 mm ou 5 pouces d’épaisseur nominale).

Platelages en acier

Les platelages en acier sont constitués de tôles d’acier laminées à froid, dont chaque panneau est doté de nervures qui lui confèrent résistance et rigidité. Les panneaux sont disponibles dans une variété de profils et d’épaisseurs. Le calibre (épaisseur), la largeur, la profondeur et la configuration des nervures sont essentiels. En raison de la configuration nervurée du platelage, il peut s’avérer nécessaire d’installer une planche de nivellement sur le platelage du toit.

Le panneau de platelage en acier le plus utilisé pour les toitures commerciales à faible pente est fabriqué en acier de calibre 22 avec une limite d’élasticité minimale de 33 000 lb/po2 ou en acier de qualité 33, avec une profondeur de nervure de 38 mm (1 pouce ½). Les panneaux d’acier sont généralement fixés à la structure porteuse par soudage ou par des attaches mécaniques.

Il est important de noter qu’en raison de leur teneur en fer, les platelages en acier sont sensibles à la corrosion. En général, les panneaux sont traités avec un revêtement galvanisé ou peuvent être protégés avec de la peinture, de l’époxy, du vinyle ou des polymères acryliques.

La norme  RD1.0-2006 pour platelages de toit en acier (en anglais) du Steel Deck Institute fournit la plupart des informations dont l’entrepreneur a besoin.

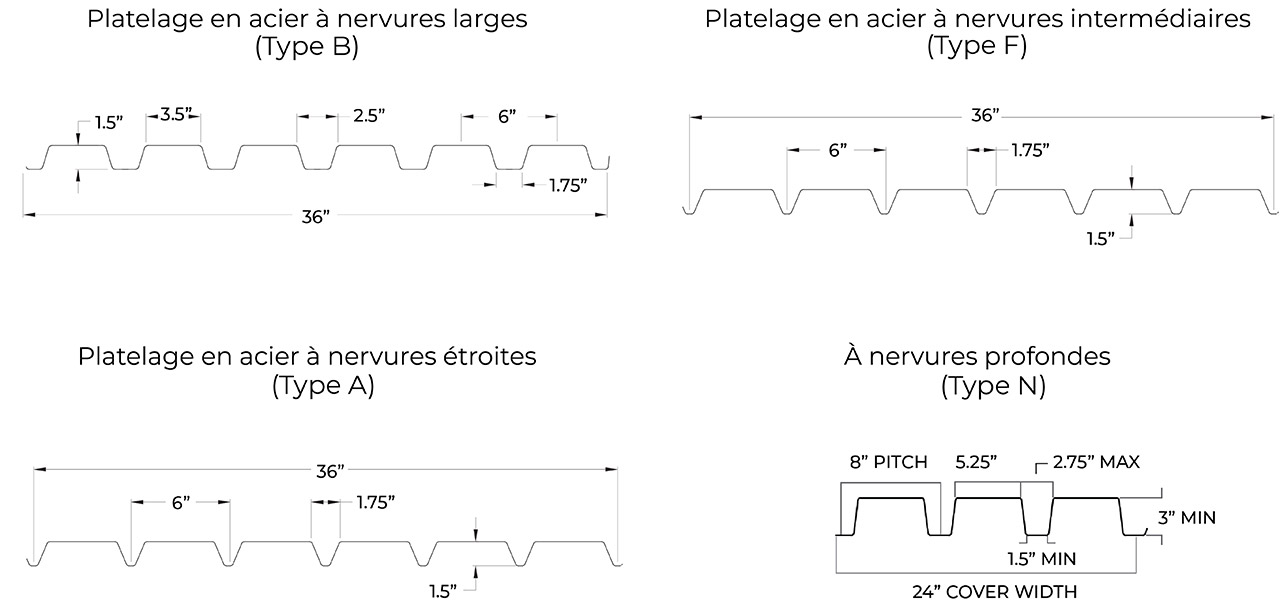

Les toits commerciaux en acier sont disponibles en différents profils, épaisseurs et dimensions :

  • Platelage en acier à nervures larges (Type B).
  • Platelage en acier à nervures intermédiaires (Type F).
  • Platelage en acier à nervures étroites (Type A).
  • À nervures profondes (Type N).

Roof deck types

La compatibilité de l’envergure des cannelures est importante et peut être trouvée dans le  Répertoire des assemblages de toiture (en anglais).

Platelages en béton

Les types principaux de platelages en béton structurel sont les suivants :

  • Coulés sur place : le béton est coulé sur le chantier sur un matériau de coffrage et renforcé par des barres d’acier déformées ou un treillis métallique.
  • Béton postcontraint : des câbles ou des tendons d’armature sont mis en tension après que le béton a durci ou pris.
  • Ciment léger : matériau de remplissage à base de ciment, généralement non structurel, coulé sur des panneaux structurels ou des armatures.
  • Préfabriqué (le béton est coulé en unités à l’usine). Une fois que le béton a pris, les unités sont transportées sur le chantier et érigées. La plupart des bétons préfabriqués sont précontraints dans l’usine de fabrication.

Le béton structurel est produit en mélangeant des agrégats (pierre concassée ou gravier) avec du ciment, de l’eau et des additifs chimiques. La densité du béton structurel armé est généralement de l’ordre de 2 400 kg/m³ (150 livres par pied cube). Les platelages en béton structurel léger comprennent des agrégats légers, comme le schiste ou l’argile, qui sont utilisés à la place du sable et de la pierre concassée.

Les platelages en béton léger comprennent du gypse, des granulats légers et du béton cellulaire. Les granulats peuvent comprendre de la vermiculite ou de la perlite.

Les platelages préfabriqués (préformés) comprennent le béton, le béton léger, les fibres organiques et les dalles de ciment. Les panneaux de toiture préformés ont également été utilisés comme matériaux de platelage à faible pente.

Un platelage de toit peut être classé comme pouvant être cloué ou non cloué. Les platelages pouvant être cloués comprennent le bois, les fibres de bois structurelles, le gypse et le béton isolant léger. Les platelages ne pouvant pas être cloués comprennent l’acier et le béton structurel. En outre, un platelage de toit est classé en fonction de sa résistance au feu comme combustible ou non combustible. Le bois et les fibres de bois sont combustibles; l’acier, le béton et le plâtre sont incombustibles.3

Plusieurs associations professionnelles nord-américaines spécialisées dans ces types de platelages pour toits commerciaux fournissent également une mine de ressources pour vous aider à déterminer les options qui s’offrent à vous. Consultez-les en cliquant sur les liens ci-dessous pour plus de détails :

La réussite de l’installation d’un système de toiture commence par un platelage de toiture structurellement sain. Il incombe à l’ingénieur en structure de confirmer que le platelage est apte à recevoir une toiture avant le début de l’installation. L’entrepreneur en couverture est chargé de déterminer si la surface du platelage est en bon état pour l’installation du système de couverture. En général, l’entrepreneur en couverture accepte l’état du platelage une fois l’installation commencée.

1 Association des entrepreneurs en couverture de la Colombie-Britannique, (Manuel des pratiques de couverture de la RCABC, en anglais)..

2 Les informations sur les matériaux courants des platelages de toiture proviennent du Manuel de référence sur les couvertures au Canada.

3 (Manuel des systèmes de toiture à faible pente), 4e édition, par C.W. Griffin and R.L. Fricklas, copyright 2006.

REMARQUE : Tous les dessins sont des exemples et doivent être mis à jour.
